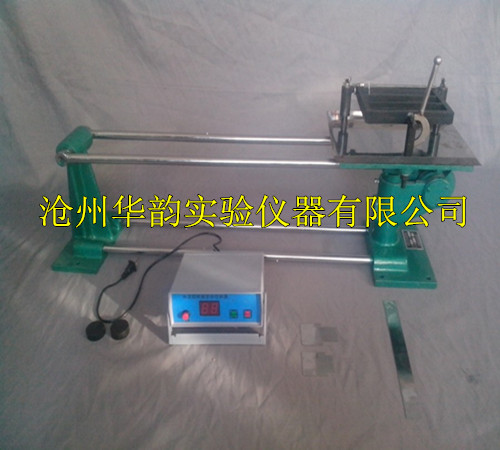

ZS-15型水泥膠砂振實臺是根據標準“水泥膠砂強度檢驗方法(ISO法)GB/T 17671-1999”規定的統一標準設計,適用于水泥膠砂試件制備時的振實成型。
主要技術參數：
振幅：15mm±3mm
振動頻率：60次/s1s
臺盤總質量（包括臂桿）：13.75Kg±0.25Kg
電源：220V
體積： 104×300×460mm
[工作原理]
主要由振動部件，機架部件和接近開關程控系統組成。工作時由同步電動機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生振動使水泥膠砂在力的作用下振實，該儀器采用接近開關計數自動控制，60次后自動停止，使用方便，計數準確。
[安裝】
ZS-15型水泥膠砂振實臺的正確安裝對試件的制作和試驗結果至關重要，安裝時請按以下步驟進行。
1、按標準GB/T17671-1999中的4.2.5要求、振實臺安裝在高度約400mm的混凝土基座上?；炷馏w積約為0.25m3、重約600kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約5mm天然橡膠彈性襯墊。并注意機體應有良好的用電*接地。
2、將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度在1mm以內，長度方向水平在0.5mm以內、儀器底座與基座之間安鋪一層新鮮厚砂漿以保證它們完全接觸。同時也可用此方法調整臺面和臂桿呈水平
3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將圖“1”所示中臺面（5）抬起，凸頭（4）與定位套（2）不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準。
4、地腳螺釘位置如簡圖
【使用與維護】
1、操作前應拿掉定位套（見圖1所示），檢查各運動部件是否運動自如，電控部分是否正常，加注潤滑油后開機空轉，檢查一切正常方可使用。每次使用前須拿掉定位套。
2、電氣原理請見附圖。接通電源前，帶鎖開關SW處于閉關狀態（即按鈕彈出位置）。按下開關并鎖住，電機運轉，電子計數器從零計數，當?shù)?0次時停轉。再次操作，可按放兩次SW，即能重復執行。
3、本電路由于不用電源變壓器，電路部分都與電源電壓有關，外殼須保證*接地（認真檢查電源插頭座的PE黃綠線是否*接地，而不是接電源零線）。
4、有油杯的地方加注潤滑油，凸輪表面涂薄機油以減少磨損。
5、使用后應清掃儀器上的各種雜物，保持清潔，并將定位套放與原位，以免臺面受力而影響中心位置。
6、儀器經過一段時間使用后，如振幅變大超差，可用隨機所附墊圈進行調整。具體方法是將止動器固定螺釘松開，取出止動器，將墊圈放入下面重新將固定螺釘上緊。
7、振幅檢驗：
A、將隨機所附14.7mm檢驗塊放入圖“1”所示凸面與止動器之間，用手撥動凸輪，凸輪應與軸承相接觸。
B、同樣方法用15.3mm檢驗塊放入，則凸輪與軸承不應接觸，滿足以上兩個條件即儀器振幅為合格。方可進行工作。
