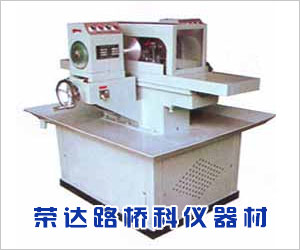

SCM-200雙端面磨平機
雙端面磨平機用于對切割后的標本進行兩端平面磨平，制取高精度標本，本機兩動力磨頭上裝有C200金剛石磨輪，標本安裝在工作臺上，工作時自動往復，磨頭可自動，也可手動前進磨削，自動前進速度可調。
主要技術參數：
1、磨輪規格：C200×C32×40mm
2、磨削范圍：≤150×150×150mm
3、磨削動力頭功率：1.1KW×2
4、外形尺寸：長1400×寬1350×高1200mm
5、重量：600Kg
試驗規程
1、首先接下來通電源(*接地),然后點動一下雙端面磨平機磨頭是否正轉(向箭頭方向轉).否則把電源線二根互調 。
2、將試件平整夾緊在工作臺上,在未開機之前先將試件一斷面與砂輪斷面靠近并留幾毫米距離.然后開機接通水源,用橫進力慢慢將電機向試件方向推進,停到有聲音時再進行樅進刀,進行慢慢磨削.每磨一次都要進行對橫進刀微微進刀,千萬不能進刀太多,太多容易損壞磨頭(較好進刀為1mm).一般切割平面較平時有兩至三次即可完成。
3、 結束后請將雙端面磨平機全部清洗干凈,涂上潤滑油,以防銹蝕。
4、注意:出廠前雙端面磨平機已經調試好,如果出現兩端磨平不平行,請調整主軸底座4根螺絲,磨頭與工件調在以個水平線上,用卡尺量兩邊距離同等即可.換磨頭時,卸下罩殼將磨頭換上后再把罩殼蓋好,上緊螺絲。
使用說明：
(1)夾持好樣塊，注意兩邊對稱，緊貼夾具。
(2)將兩磨頭退出，使工作臺運動時試樣撞不著磨輪為止。
(3)裝上防護罩，開啟水源開關。
(4)啟總電源開關。
(5)啟動磨頭按鈕使磨頭按箭頭方向轉動，絕不允許反轉。
(6)按工作臺按鈕。
(7)手動進給磨頭，使之磨削，需自動時將手柄推至自動位置即可，兩磨頭分別進行磨削。磨好將手柄拉至手動位置，再往復磨幾次。確保標本光潔度。
(8)磨好后退出磨頭
